Construire votre propre remorque de voyage est une façon simple et économique de voyager !
Tom est un Youtuber ingénieux qui partage des conseils sur la construction de projets DIY en économisant de l’argent. Il a utilisé le système tinktube pour créer de nombreux projets comme le toit de sa serre, un petit studio et un support à échelle. Il y a quelques semaines, il a décidé de construire une remorque de voyage. Nous avons documenté les principales étapes de son projet pour vous fournir un guide étape par étape !
1. CRÉER LES PLANS DU CAMPEUR

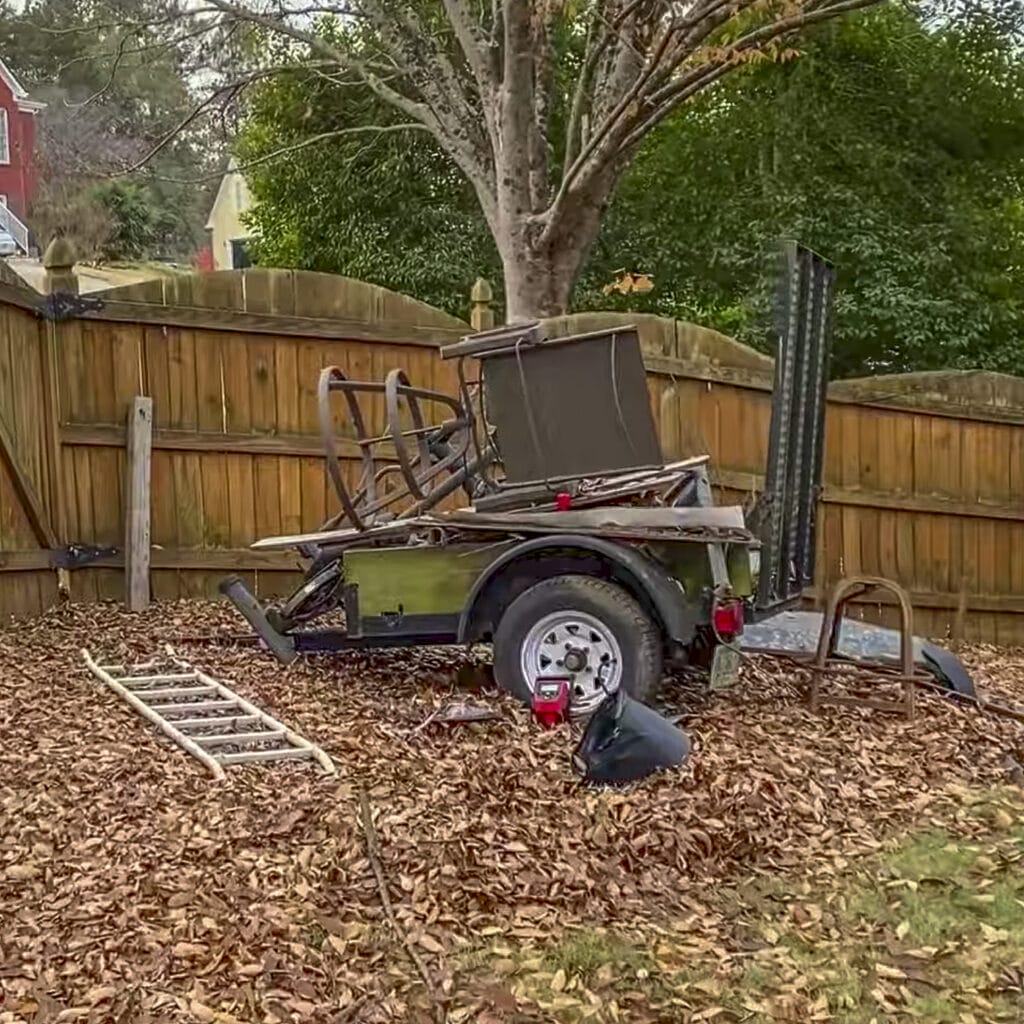

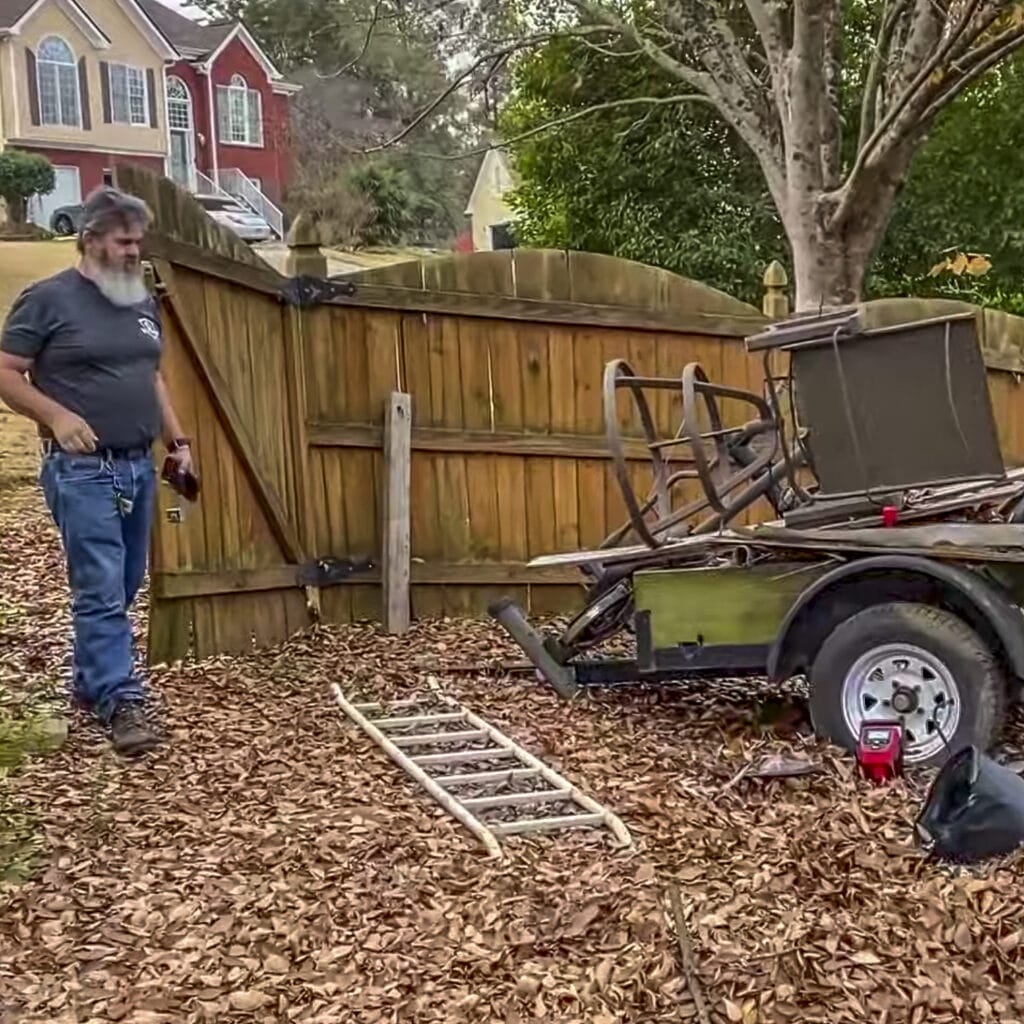

L’ami de Tom, Chad, avait une vieille remorque qu’il n’utilisait plus. Le plan de Tom : nettoyer la remorque et l’utiliser comme structure de base pour son projet. C’est l’opportunité parfaite, car cela lui permet d’économiser beaucoup d’argent dès le départ, puisqu’il n’a pas à acheter de remorque. Si vous n’avez pas déjà une remorque usagée, vous pouvez facilement trouver une remorque d’occasion à vendre en ligne. C’est un excellent moyen de réduire les coûts de votre projet !

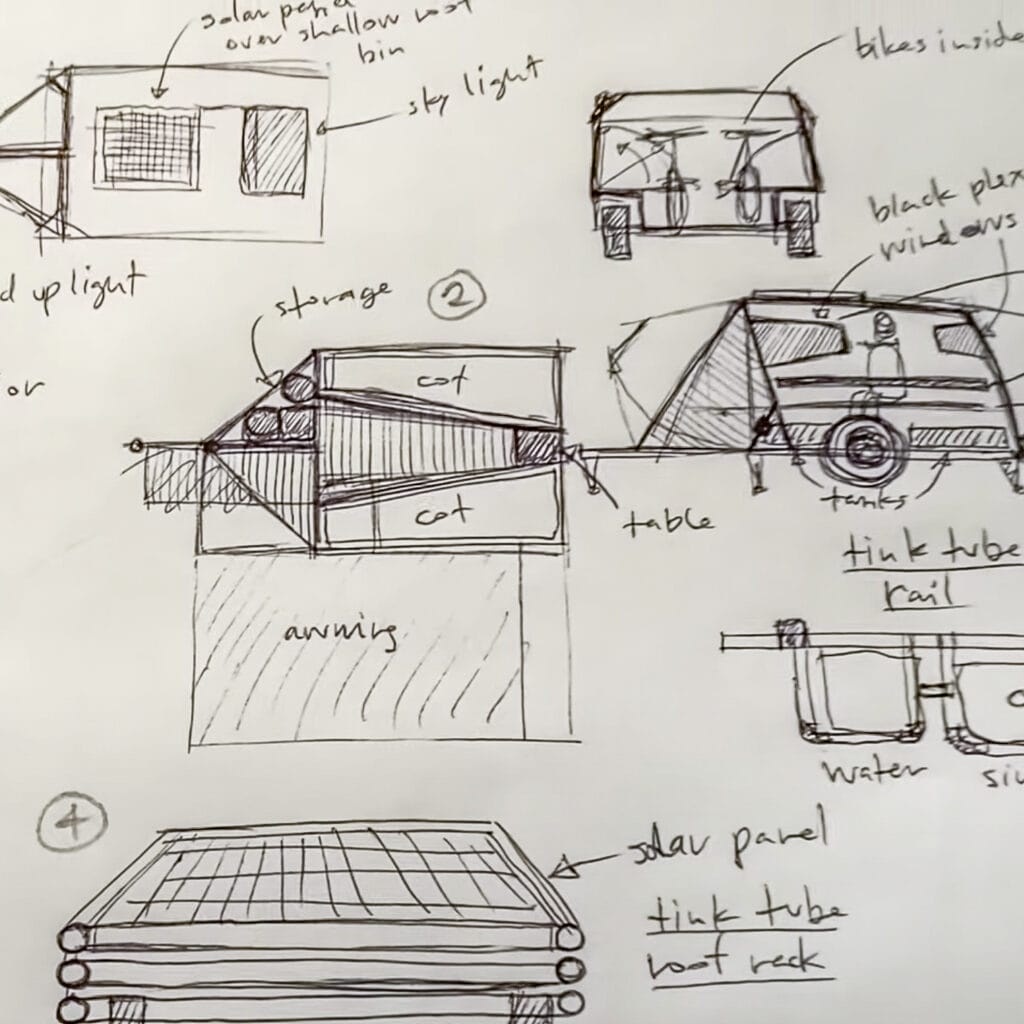

Tom travaille ensuite sur la conception des plans de la remorque. Il réserve un appel gratuit avec Esteban pour obtenir ses conseils sur les plans qu’il a déjà dessinés. Ensemble, ils en profitent aussi pour réfléchir à des idées sur les façons d’améliorer son projet. Comme Esteban le souligne lors de leur discussion, l’un des aspects les plus pratiques du système de construction tinktube est qu’il vous permet de faire beaucoup de tests. Vous pouvez construire, déconstruire, reconstruire différemment et ajuster votre projet autant que vous le souhaitez tout au long du processus de construction. Cela permet d’avoir une meilleure idée des résultats finaux et d’optimiser le projet dans son ensemble, et c’est exactement ce que Tom a fait.
2. DÉCONSTRUIRE LA REMORQUE

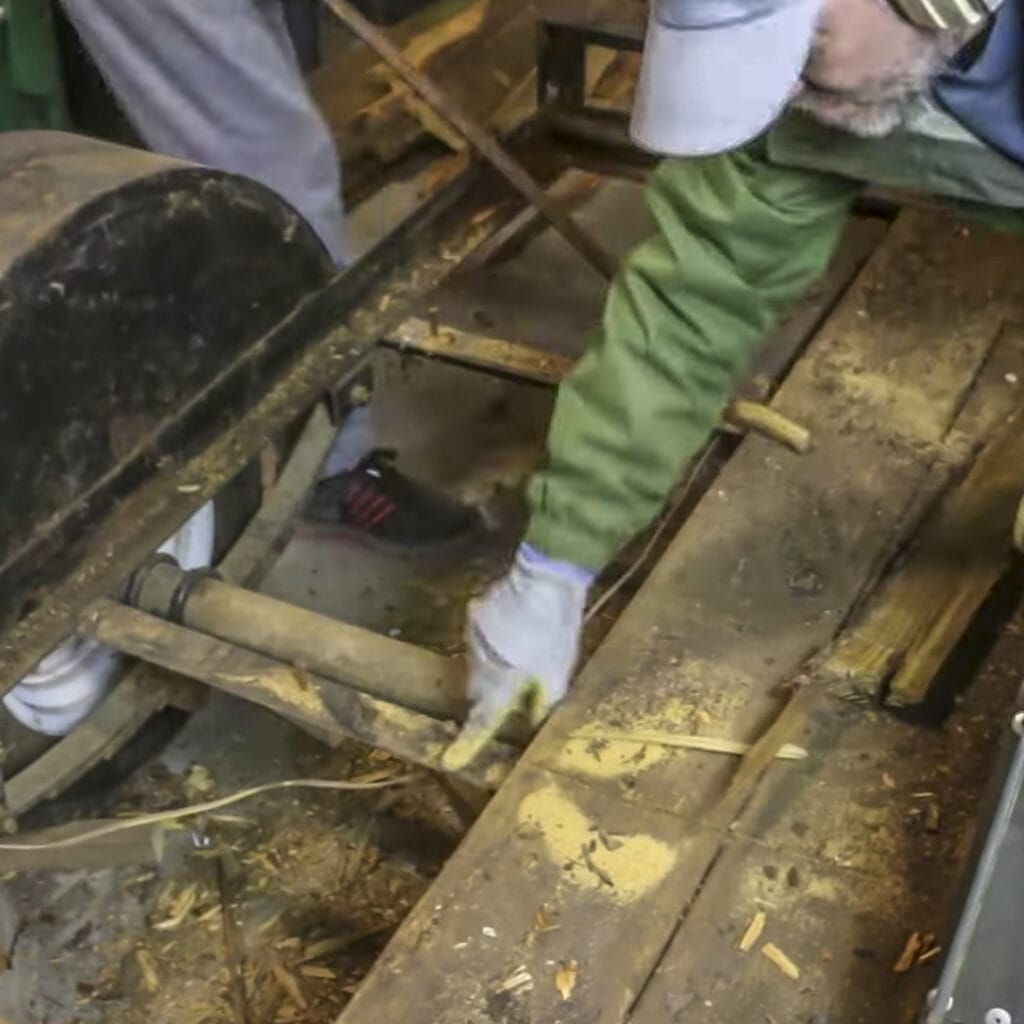

Une fois les plans prêts, Tom et son fils Trevor commencent une partie haute en couleur du projet : la déconstruction des éléments inutiles et pourris de la remorque. Ils enlèvent donc les équerres et la charpente en bois, en commençant par les planches du bas. Puisqu’ils n’avaient pas besoin d’un plancher très épais, ils choisissent d’enlever le plancher de bois de la remorque. Cette décision leur permet également de réduire le poids total du matériel fixé à la remorque.
Ils font ensuite une pause pour faire une bataille de neige rapide.

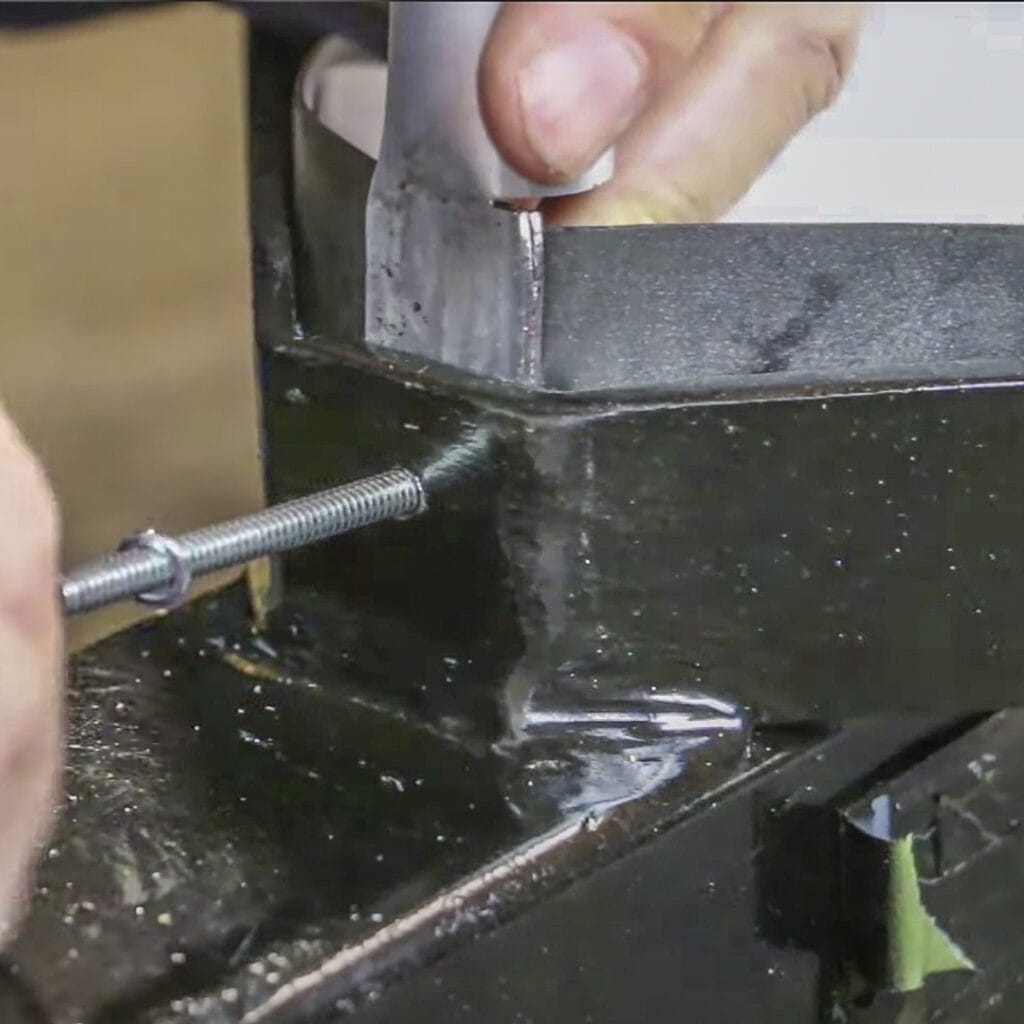

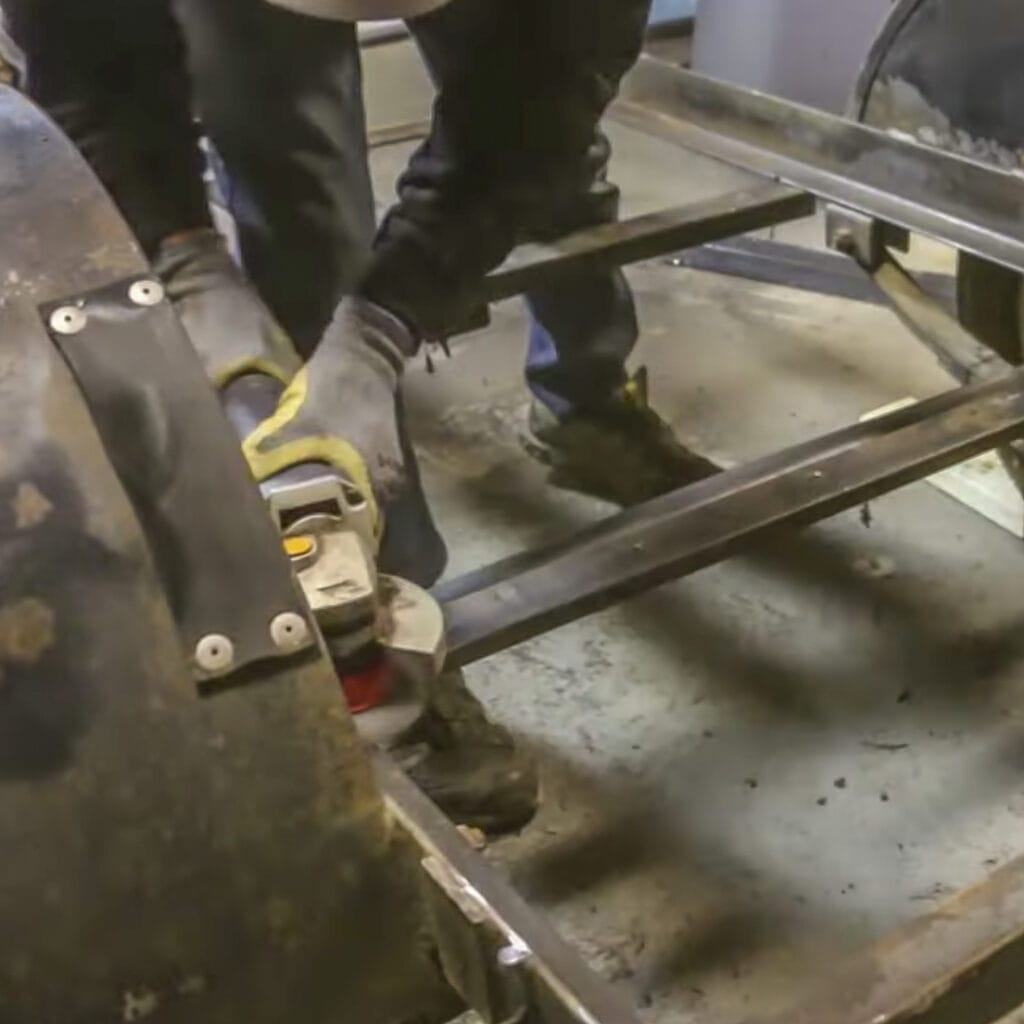

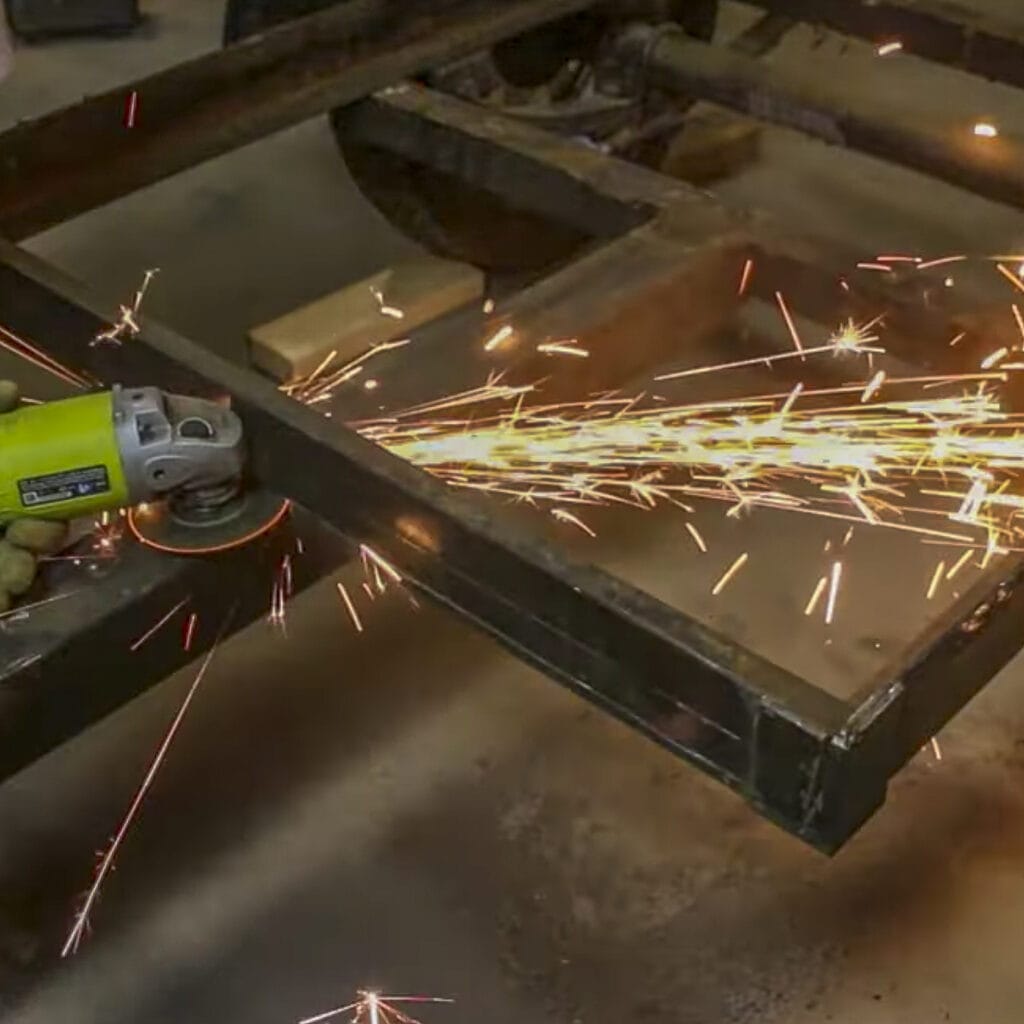

Ils se remettent ensuite au travail et utilisent la meuleuse pour couper les parties de la remorque dont ils n’ont pas besoin. Ils enlèvent la section avant pour allonger le plancher de la nouvelle remorque de voyage. Lorsque cette étape est faite, Tom nettoie les sections pointues avec une brosse métallique, en accordant une attention particulière aux parties rouillées. Il ponce à la main et applique un apprêt sur les sections de métal non protégées de la remorque, où il ne prévoit pas souder.
Découvrez toutes les étapes de la construction de la remorque voyage de Tom et Trevor sur leur chaîne Youtube !
3. RÉAMÉNAGER LA REMORQUE VOYAGE DIY

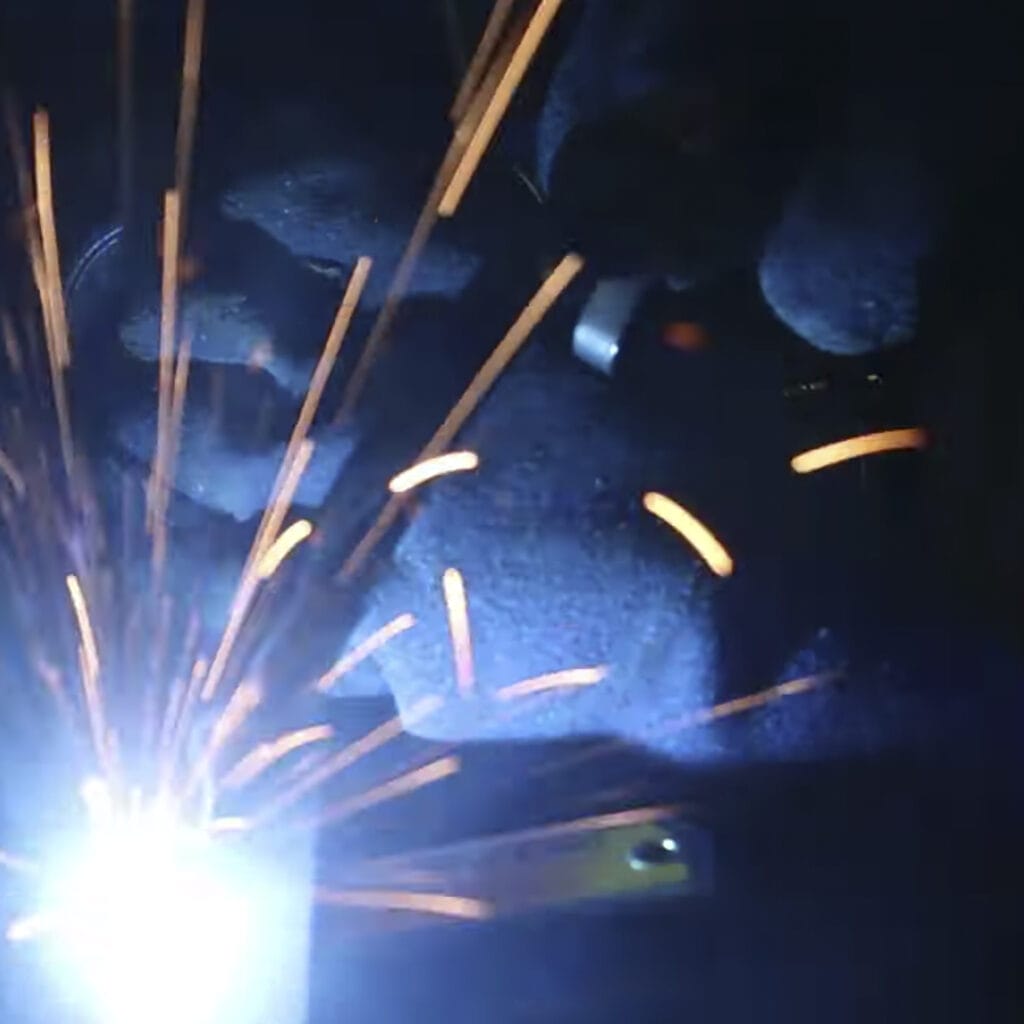

Tom et Trevor utilisent des méthodes de meulage et de soudage pour élargir et agrandir l’espace intérieur de la remorque. Pour les extensions, ils utilisent des coupures de métal qu’ils avaient initialement enlevées de la remorque ainsi que de l’acier récupéré qu’ils ont trouvé à leur magasin local. Une fois que Trevor a fini de préparer la surface avec la meuleuse, Tom commence le processus de soudage. Il utilise le métal récupéré pour allonger le cadre et une partie du maillage de la rampe qu’ils ont enlevée pour créer l’arrière de la remorque.

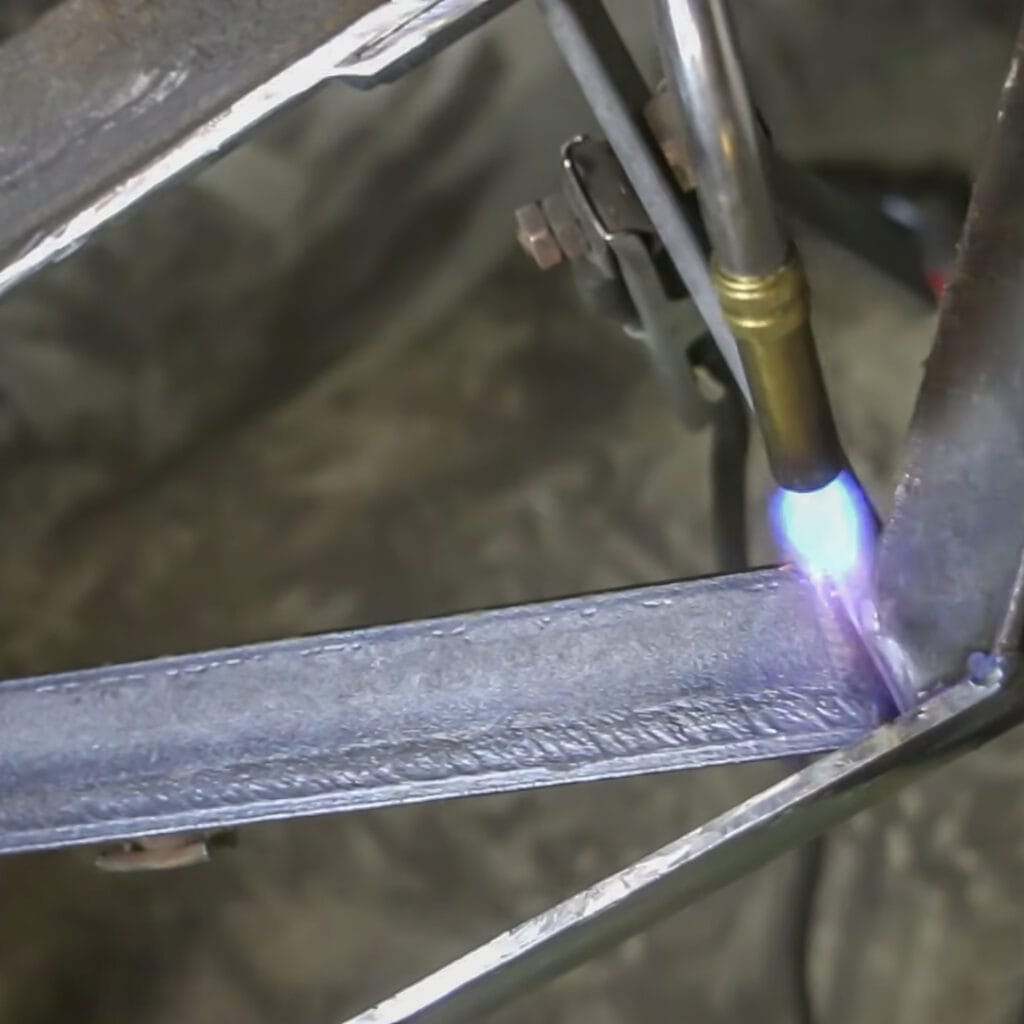

Les conseils de la communauté de Tom : Lorsqu’il fait plus froid, préchauffez la zone autour du joint de soudure avant de commencer à souder. Cela permet de réduire le taux de refroidissement de la soudure et de chasser l’humidité. Cette méthode empêchera la fissuration et l’accumulation d’hydrogène. Tom utilise une torche au propane pour le faire !

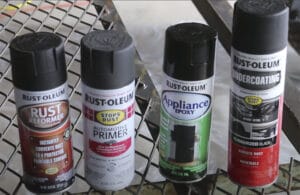

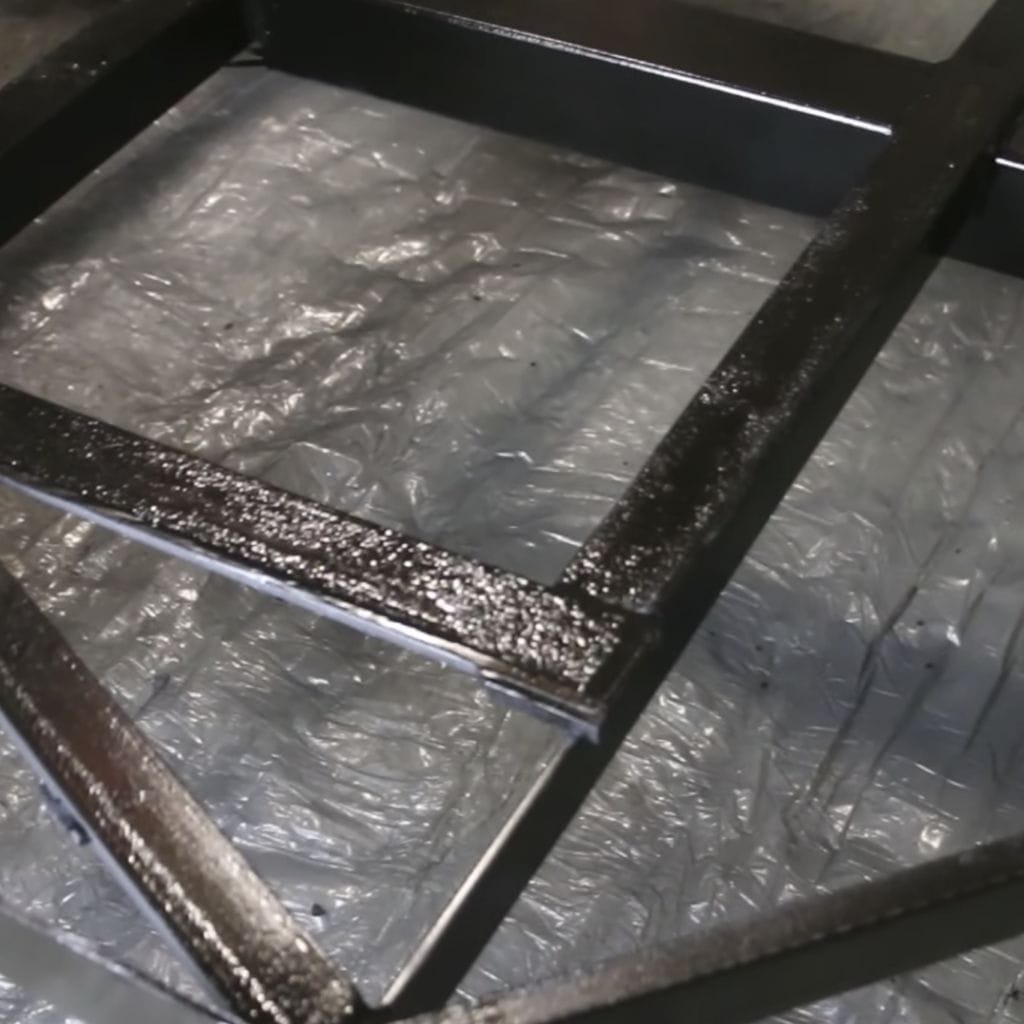

Après un léger ponçage des surfaces, Tom et Trevor commencent le processus de peinture en 4 étapes en utilisant d’abord un reformeur de rouille, puis un apprêt, de l’époxy pour appareils électroménagers et une sous-couche en caoutchouc, pour terminer le tout. Ce processus permet de protéger la structure de leur remorque de voyage.
Une fois ces étapes terminées, Tom et Trevor reconfigurent le campeur. Après beaucoup de découpage, de meulage et de peinture, ils peuvent enfin y ajouter des structures ! Pour voir nos bricoleurs en action, regardez la vidéo complète du processus de construction sur Youtube.
4. RÉUTILISATION DU MATÉRIAU EN COMPOSITE EN ALUMINIUM POUR LA FABRICATION DU PLANCHER

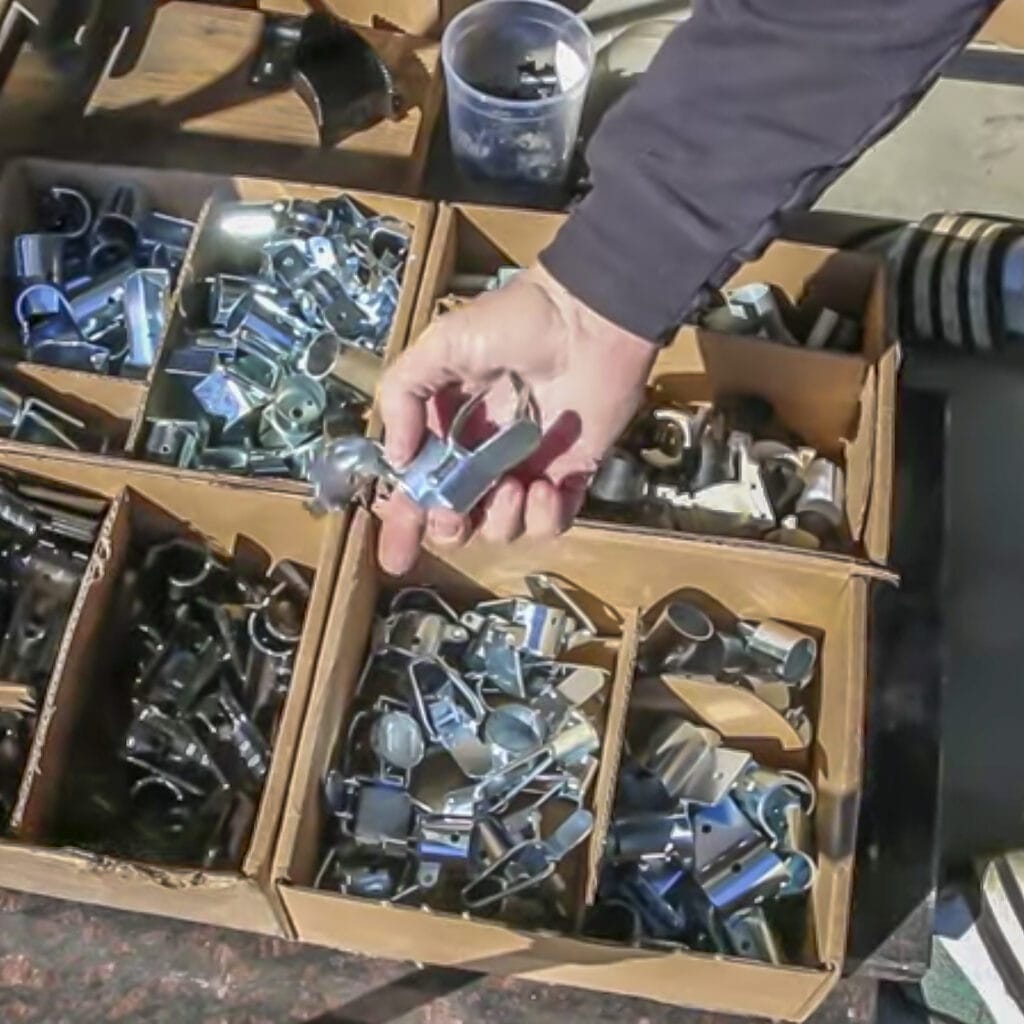

Tom reçoit sa commande de tinktube par la poste et trie les connecteurs pour bien se préparer à construire son projet. Il avait préalablement acheté des connecteurs spécialement conçus pour fonctionner avec un conduit électrique de 3/4 po, AKA le « EMT ». Le conseil de Tom lors de la construction d’un projet avec le système tinktube : Achetez un peu plus de connecteurs que le nombre que vous vous attendez à utiliser. Avoir des pièces en surplus vous aidera, au cas où vous auriez besoin d’apporter des modifications au cours du processus de construction.
Si vous cherchez à créer votre propre projet – quel qu’il soit -, assurez-vous de consulter la section Débutez avec tinktube du site Web : elle contient des informations utiles, des vidéos et des tutoriels qui vous permettront de comprendre facilement le fonctionnement du système pour commencer à construire rapidement!
Pour fabriquer le plancher de son campeur DIY, Tom a utilisé une surface de matériau en composite d’aluminium récupéré qui était initialement destiné à la poubelle. Il a commencé par laver la surface, puis a mesuré et marqué où il allait couper. Il a coupé la surface avec une scie circulaire et a placé la première pièce sur la moitié avant de la caravane avant de faire le montage final une fois qu’il était en place. Ensuite, il a mesuré, découpé le « nez » du campeur et l’a également installé.
Conseil de Tom : Pour découper la surface avec plus de précision, il a créé un gabarit en carton.
Une fois les pièces coupées et adaptées à la structure, Tom utilise du caoutchouc EPDM pour créer un joint sur les bords. Regardez cette vidéo Youtube pour voir comment Tom a installé le joint en caoutchouc. L’ami de Tom, Greg, intervient pour expliquer comment plier la surface de matériau en composite d’aluminium en utilisant la méthode de « routage et de pliage ». Cette méthode consiste à couper à travers la couche supérieure de métal, puis à travers le plastique, en laissant la dernière couche intacte afin de pouvoir la plier ensuite.
5. AJOUTER LA STRUCTURE TINKTUBE À LA REMORQUE DE VOYAGE DIY

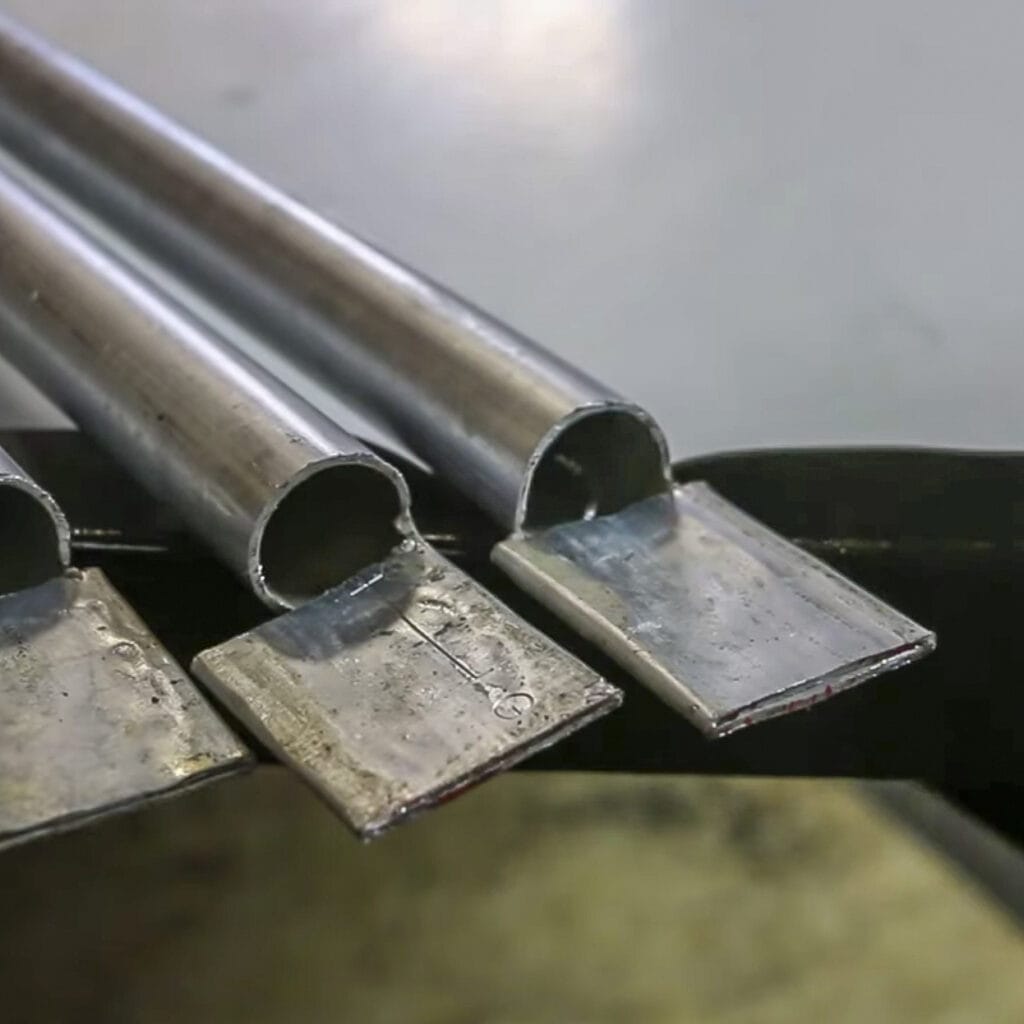

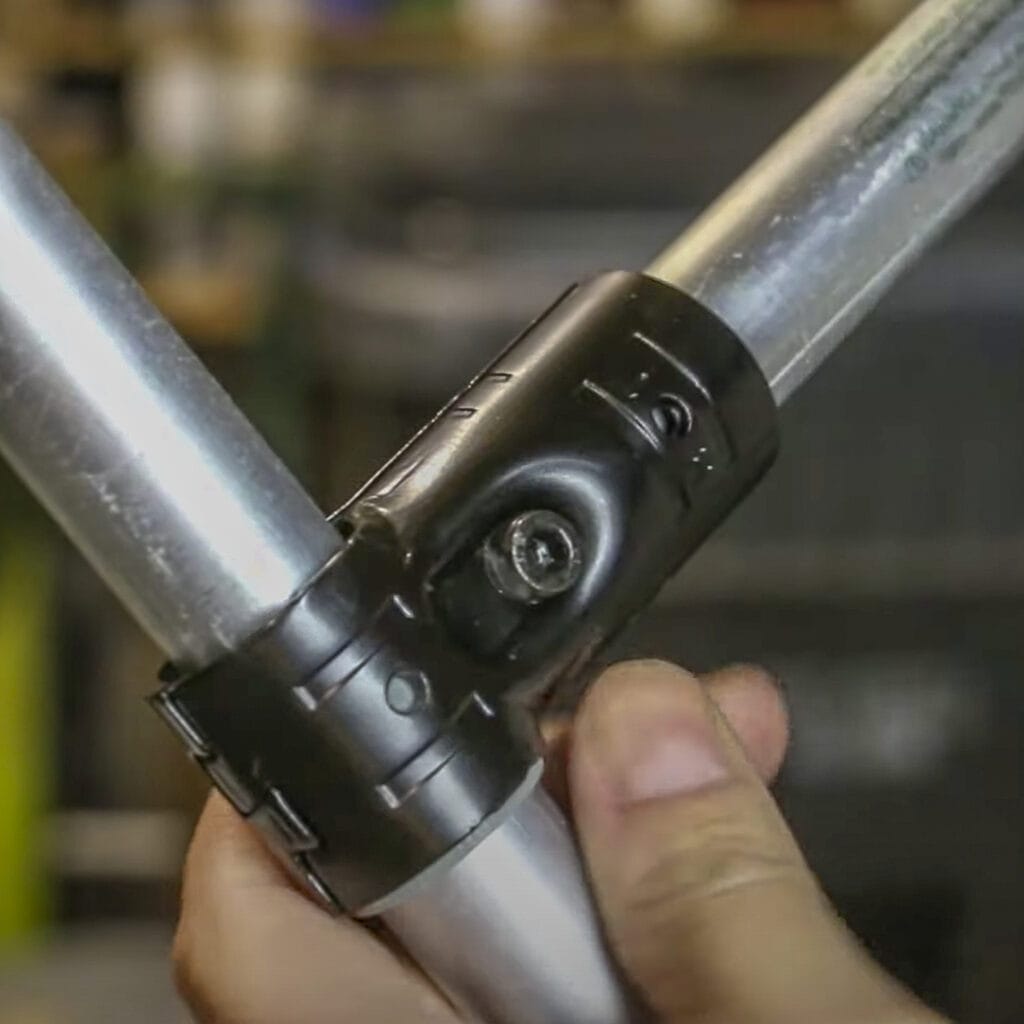

À l’aide d’un conduit EMT de 3/4 po et de connecteurs tinktube, Tom et Trevor sont prêts à commencer la construction de la partie supérieure du cadre de leur campeur. Tom créé un point plat sur le conduit en utilisant la scie sauteuse à mi-chemin, puis en aplatissant le tube avec un marteau. Il fixe le conduit à la base de la structure avec des vis et le place à angle droit. Il connecte ensuite les pièces ensemble à l’aide des connecteurs et des adaptateurs de tinktube.
En faisant quelques ajustements et changements en cours de route, Tom continue à construire son projet de remorque de voyage DIY. Conseils de Tom lors de la construction d’un projet avec tinktube : Lorsque vous placez les connecteurs pour la première fois sur la structure, ne les fixez pas trop serrés. Assurez-vous de laisser suffisamment d’espace entre les connecteurs et les tubes pour réajuster un peu l’alignement de la structure si nécessaire avant de serrer les vis. Cela vous aidera à créer une structure plus solide et plus stable.
Regardez la vidéo détaillée de la construction de la structure tinktube et voyez comment Tom et Trevor ont travaillé avec le système pour créer un projet entièrement personnalisé pour leur campeur :
6. RÉPARER UN DÉFAUT CRUCIAL SUR LE CAMPING-CAR
« Mon souci est votre méthode pour aplatir les extrémités des tubes et la façon dont ils sont montés sur le châssis. Vous avez introduit des points qui, avec la pression aérodynamique et les vibrations, vous poseront des problèmes de stabilité sur la route. Sans parler des points de corrosion…” – s2meister, abonné Youtube
Ce commentaire provenant de la communauté DIY de Tom sur sa dernière vidéo le fait réfléchir. Il réalise son erreur, qu’il avait initialement prévu éviter avec l’utilisation des connecteurs de tinktube. Il décide donc de résoudre le problème avant de poursuivre le reste de la construction de la structure.
Il profiterait également de l’occasion pour ajouter environ un pouce de hauteur à la structure, afin que Trevor n’ait pas à se pencher lorsqu’il est assis dans la remorque.
Apporter des modifications au camping-car grâce à un système de construction adaptable
Alors, Tom a commencé à travailler. Il a enlevé les boulons et coupé toutes les parties aplaties des tubes. Il a ensuite préparé les connecteurs H8. Les connecteurs H8 ont des extrémités plates, que Tom a transformées dans une forme arrondie pour ceux qu’il utiliserait au nez de la remorque. Il a utilisé l’étau pour plier l’acier afin qu’il épouse parfaitement la forme de l’extrémité avant de la remorque.
Conseil de sécurité : Pour renforcer la structure, Tom a ajouté un boulon traversant à travers le conduit EMT et les joints, dans les coins et la partie supérieure du cadre. C’est le meilleur moyen de bien stabiliser toutes les pièces ensemble et de s’assurer que la structure soit aussi solide que possible !
Tom a ensuite ajusté les angles de la structure du camping-car DIY pour le rendre plus haut. Il a enlevé quelques connecteurs et a ajusté les angles des conduits EMT de ¾ de pouce. La modification des angles a toutefois entraîné un autre problème : certains des conduits EMT étaient désormais trop longs pour s’adapter à la structure. Profitant une fois de plus de la caractéristique évolutive du système tinktube, Tom a coupé les conduits EMT trop longs pour faire quelques ajustements. Après quelques coupes ici et là, la structure était finale !
7. CONSTRUIRE LE COMPTOIR DE CUISINE RÉTRACTABLE
Dans cette vidéo, Tom a changé d’approche pour travailler sur le mécanisme interne du tiroir coulissant de la cuisine en utilisant les tubes tinktube de 1 pouce de façon à ce qu’ils glissent sur un conduit EMT 3/4.
La première chose qu’il devait faire était déterminer exactement à quel endroit l’extension coulissante du tiroir allait être fixée sur le camping-car. Une fois l’extension fixée, il a utilisé un tuyau tinktube comme rail de base : le tiroir et tout le reste pourraient par la suite être montés dessus.
Il a marqué le tube et y a d’abord installé les connecteurs. Il a ensuite placé des entretoises à côté de l’endroit où chaque rivet passerait, afin d’éviter qu’ils ne tirent le tuyau hors de l’alignement. Il a placé des adapteurs sur tous les connecteurs tinktube et a ensuite installé le rail supérieur. Il a utilisé un tube tinktube comme rail arrière, en l’utilisant de façon à ce qu’il glisse sur un morceau de conduit EMT de ¾ po.

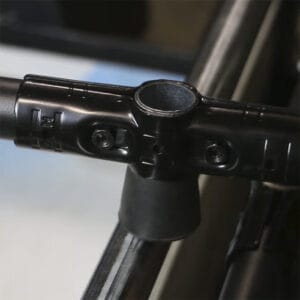

Pour stabiliser la structure, Tom a ajouté un loquet métallique sur la patte du comptoir de cuisine à l’extrémité de l’extension, avec un pied en caoutchouc sur le fond pour protéger l’extrémité du tuyau. En planifiant le comptoir et les composants de cuisine supplémentaires, Tom a décidé de les rendre amovibles. Il a également utilisé une combinaison de tubes tinktube d’un pouce et de courtes sections de conduits EMT comme contremarches de comptoir. Ces sections s’installeraient dans les éléments verticaux de la structure pour rendre le comptoir de cuisine plus haut.
Tom a utilisé ces supports pour fixer le comptoir à la structure tinktube afin qu’il puisse fixer la surface sur le rail arrière ou la retirer facilement lorsque nécessaire !
8. FABRICATION DE LITS PLIANTS AVEC DES CONNECTEURS PENTURE
Dans cette vidéo, Tom et Trevor fabriquent des lits pliants en utilisant différents connecteurs penture de tinktube. Les connecteurs penture ont une ouverture plus grande, qui permet à une douille en plastique d’être insérée à l’intérieur. La douille permet au connecteur de tourner autour du tuyau. Ils ont utilisé les supports HJ-12 et HJ-23.
L’objectif était qu’un lit plie sur le côté, avec un système de glissement pour permettre aux gens d’entrer et de sortir plus facilement de la remorque. L’autre lit permettrait à Trevor (5,10″, bientôt 6″) de s’allonger et de s’étirer confortablement.
Tom et Trevor ont assemblé les connecteurs sur la structure du campeur et y ont ajouté les tuyaux pour créer les lits.
Tom a créé un pied pour une extrémité spécifique du lit, afin qu’elle repose sur la partie surélevée du sol qui recouvre la cuisine. Il s’est arrangé pour que le pied repose sur le dessus de la barre et y a ajouté un pied en caoutchouc (à l’extrémité du tuyau) pour le protéger.
Ensuite, Tom a utilisé le connecteur HJ-12 pour créer une jambe qui se replierait dans le mur. La prochaine étape : il a installé une surface de temporaire à l’aide d’une corde afin que Trevor puisse grimper dans la remorque et tester son lit. Verdict : le projet a été un succès !
RESTEZ À L’AFFÛT : PLUS DE DÉVELOPPEMENTS À VENIR
C’est tout pour le moment, mais Tom et Trevor continueront à travailler sur leur projet de remorque de voyage DIY dans les prochaines semaines. Si vous envisagez de construire un projet similaire, consultez notre guide complet de conversion de camping-car pour obtenir des conseils et astuces liés à tous les aspects de la construction de fourgonnettes ! Restez à l’affût, car cet article suivra les mises à jour de leur projet !
